Правильний монтаж електричного водонагрівача гарантує його тривалу експлуатацію та безпеку мешканців. У цій інструкції ми розберемо точні технічні нормативи, розрахуємо необхідну висоту кріплення та відступи від поверхонь. Ви дізнаєтеся, як правильно підготувати місце для встановлення популярних моделей баків на 80 літрів.

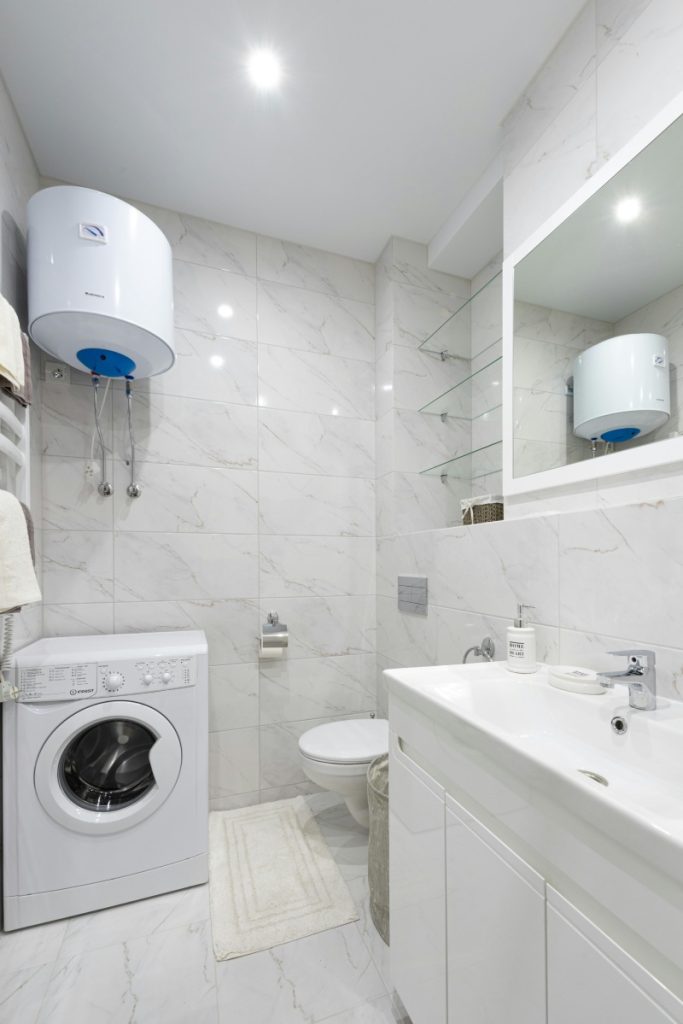

Вибір місця для розміщення водонагрівача
Для монтажу бойлера зазвичай обирають приміщення з найменшим шляхом проходження гарячої води до кранів. Найчастіше це ванна кімната, туалет або кухня, оскільки близькість до сантехнічних вузлів зменшує тепловтрати у трубах. Під час вибору місця важливо забезпечити вільний доступ до приладу для подальшого сервісного обслуговування.
Згідно з санітарними нормами, корпус пристрою не повинен заважати вільному пересуванню людей. Якщо планується встановлення над ванною, необхідно запобігти прямому потраплянню водяних струменів на електричну частину. Бойлер має розташовуватися так, щоб до нього було легко підвести водопровід та силовий кабель живлення:
- над унітазом у санвузлі;
- на просторій кухні;
- у технічному приміщенні;
- у спеціальній ніші.
Вибір конкретної зони залежить від габаритів приміщення та наявності міцної опори для кріплення. Головне, щоб прилад не захаращував простір і знаходився подалі від відкритих джерел тепла. Правильне розташування значно спрощує монтаж запірної арматури та підключення гнучких шлангів.
Розрахунок відступів та стандарти висоти
Планування простору починається з урахуванням габаритів самого приладу. Стандартний водонагрівач об’ємом 80 літрів має висоту бака близько 75–80 см, що вимагає значного запасу вільного місця на стіні. Важливо враховувати не лише розмір корпусу, а й технологічні зазори для безпечної фіксації на кріпильних елементах.
Критичним параметром є відстань від верху бойлера до стелі, яка має становити 10–15 см. Цей простір потрібен, щоб підняти бак вгору під час навішування на L-подібні гаки. Нижній край корпусу зазвичай розташовують на висоті 85–100 см від підлоги, щоб забезпечити зручний доступ до нижньої панелі керування приладом.
| Зона відступу | Мінімальна відстань |
|---|---|
| Від верху бойлера до стелі | 10-15 см |
| Від нижнього краю до підлоги | 85-100 см |
| Зона обслуговування знизу бака | 30-50 см |
| Від бічних стінок до кута | 5-10 см |
| Відстань до електричної розетки | не менше 60 см |
Створення таких зазорів забезпечує природну циркуляцію повітря навколо приладу та запобігає перегріву. Окрім технічних вимог, такі відступи дозволяють безперешкодно проводити візуальний огляд з’єднань на предмет протікання. Дотримання цих цифр значно спрощує життя майстру під час першого монтажу та наступних перевірок.
Простір для обслуговування знизу
Вільний простір під баком, який має складати від 30 до 50 см, є критично важливим для довговічності системи. Саме тут монтується вся запірна арматура, зворотний клапан та підводка труб. Якщо затиснути бойлер впритул до інших меблів чи сантехніки, будь-який ремонт перетвориться на складне завдання з демонтажем усього обладнання.
Щорічний сервіс вимагає заміни магнієвого анода та чищення ТЕНу від накипу, а ці деталі виймаються виключно через нижній фланець. Також оптимальна висота монтажу дозволяє легко дотягнутися до терморегулятора витягнутою рукою. Користувач повинен бачити панель індикації на рівні очей, щоб вчасно помітити зміну робочих режимів або ознаки несправності.
Правильно організована нижня зона дозволяє швидко перекрити крани у разі аварійної ситуації. Це також дає змогу розмістити зливний шланг від запобіжного клапана в каналізацію без різких перегинів. Комфортний доступ до нижньої частини корпусу є золотим стандартом професійного монтажу водонагрівальних систем.
Вимоги до стіни та монтаж кріплень
Міцність стіни — це перше, на що варто звернути увагу перед початком робіт. Порожній бак на 80 літрів разом із водою важить понад 100 кг, що створює величезне навантаження на анкери. Кріплення дозволяється проводити тільки на капітальні опорні стіни з цегли, бетону або моноліту, які здатні витримати подвійну вагу приладу.
Вішати важкий бойлер на звичайні гіпсокартонні перегородки категорично заборонено, оскільки матеріал просто не витримає динамічного навантаження. Для стін із газоблоку або гіпсу обов’язково використовуйте спеціальні металеві заставні рами або наскрізні хімічні анкери.
Перед свердлінням отворів необхідно переконатися у відсутності прихованої проводки або труб у стіні. Точність розмітки визначає, наскільки рівно висітиме прилад, що прямо впливає на правильність роботи внутрішніх датчиків рівня води. Використання будівельного рівня на етапі розмітки є обов’язковою умовою для якісного результату.
- Визначити несучу здатність стіни.
- Зробити точну розмітку кріплень.
- Просвердлити отвори перфоратором.
- Встановити металеві анкери.
- Навісити порожній водонагрівач.
Після встановлення анкерів потрібно перевірити їхню надійність, давши невелике навантаження вручну. Тільки після впевненості у міцності фіксації можна піднімати бак і надягати його планкою на гаки. Надійно закріплений прилад не повинен гойдатися або мати видимі люфти щодо вертикальної площини стіни.
Підключення до водопостачання та електрики
Завершальний етап монтажу потребує уваги до деталей герметизації та електричного захисту. На вхід холодної води обов’язково встановлюється зворотний запобіжний клапан, який йде в комплекті. Він виконує дві функції: не пускає гарячу воду назад у водопровід та скидає надлишковий тиск при розширенні рідини, захищаючи бак від розриву.
Для з’єднання з водопроводом використовують пластикові труби або надійні гнучкі шланги. Електрична схема має бути максимально безпечною: окрема лінія від щитка з власним автоматом ПЗВ. Це захистить користувачів від удару струмом у разі пробою ТЕНу, що особливо важливо в приміщеннях з високою вологістю.
Розетку з класом захисту IP44 слід розташувати збоку від бака на відстані не менше 60 см від водяних вузлів. Категорично не рекомендується монтувати точку живлення безпосередньо під патрубками, щоб виключити потрапляння води при конденсації або протіканні. Правильно виконане підключення гарантує, що ваш новий бойлер працюватиме ефективно та безпечно протягом багатьох років.
