Для водяної теплої підлоги кількість труби на 1 м² визначають за кроком укладання — відстанню між сусідніми витками. Чим менший крок, тим більше труби потрібно, зате підлога прогрівається рівномірніше. Для побутового розрахунку беріть чисту площу без стаціонарних меблів, а потім додавайте підведення до колектора та запас. Нижче наведені готові значення, формула й приклад для кімнати.
Витрата труби на 1 м² залежно від кроку укладання
Крок 100 мм означає, що між сусідніми трубами залишається 10 см. За такого варіанта на 1 м² потрібно приблизно 10 метрів труби. При кроці 150 мм витрата становить 6,7 м, а при відстані 20 см між витками — 5 м на 1 м².
Для санвузла, холодної підлоги або крайової зони біля вікон зазвичай обирають крок 10 см. У звичайних житлових кімнатах застосовують 15–20 см. Значення в таблиці є розрахунковими: фактичний метраж трохи змінюється через форму кімнати, вигини та підведення до колектора.
| Крок укладання | Витрата труби на 1 м² (м.п.) |
|---|---|
| 100 мм (10 см) | 10 м.п./м² |
| 150 мм (15 см) | 6,7 м.п./м² |
| 200 мм (20 см) | 5,0 м.п./м² |
| 250 мм (25 см) | 4,0 м.п./м² |
| 300 мм (30 см) | 3,3 м.п./м² |
Наприклад, для чистої площі 12 м² при кроці 20 см базова витрата становить 12 × 5 = 60 м труби. До цього результату ще додають шлях від кімнати до колектора та резерв на монтаж. Під стаціонарними меблями, ванною без ніжок і вбудованою кухнею трубу зазвичай не прокладають.
Чому не варто робити крок понад 20 см у житлових зонах
При кроці 25–30 см між витками утворюються широкі ділянки, які нагріваються нерівномірно. Труба віддає тепло смугою, а простір між трубами залишається прохолоднішим. Стопа відчуває це як чергування теплої та холодної смуги — так виникає ефект «температурної зебри».
Для житлових кімнат практичним вибором є крок 15–20 см. Крок 30 см можна залишати лише для рідко відвідуваних технічних або складських приміщень, де немає вимоги до рівномірного комфорту і передбачена товста стяжка. У спальні, дитячій, кухні чи вітальні така відстань може не забезпечити рівномірного прогріву підлоги.
Зменшення кроку підвищує витрату труби, але дає змогу працювати з нижчою температурою теплоносія. Для крайових зон біля холодних зовнішніх стін і великих вікон часто використовують 10 см, тоді як у центрі кімнати залишають 15–20 см.
Як розрахувати загальну довжину труби для кімнати
Спочатку визначте площу, яку справді потрібно обігрівати. Розміри беруть по підлозі, але з площі віднімають стаціонарні шафи, ванну, кухонні модулі та інші предмети, під якими труба не потрібна. Від стін залишають відступ приблизно 15–20 см, тому чиста площа може бути меншою за площу кімнати за паспортними розмірами.
- Визначте чисту площу приміщення після віднімання стаціонарних меблів і відступів від стін.
- Помножте чисту площу на витрату труби для вибраного кроку. Наприклад, при кроці 15 см беріть 6,7 м труби на 1 м².
- Додайте підвідні магістралі від кімнати до колектора та назад. Якщо відстань в один бік становить 4 м, у розрахунок потрібно внести 8 м.
- Збільште результат на 5–10%: застосуйте множник 1,05–1,1 для вигинів, підрізування та похибок вимірювання.
Загальна формула виглядає так: L = S × q + 2 × D, після чого отримане значення множать на 1,05–1,1. Тут L — потрібна довжина труби, S — чиста площа, q — витрата на 1 м², а D — відстань від кімнати до колектора в один бік.
Наприклад, для 10 м² при кроці 15 см базова довжина становить 10 × 6,7 = 67 м. Якщо до колектора й назад потрібно 10 м, а запас становить 5%, розрахунок буде таким: (67 + 10) × 1,05 = 80,85 м.

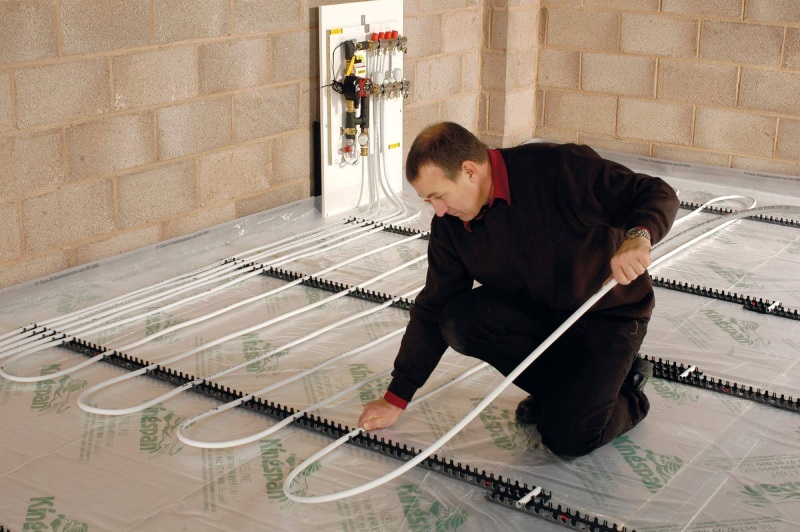

Схеми укладання труб та їхній вплив на метраж
Трубу розкладають по підлозі певною схемою. Вона впливає на рівномірність тепла, зручність монтажу та розташування подачі й зворотної лінії. Якщо середній крок залишається однаковим, сама схема не змінює базову витрату на 1 м², але довжину можуть збільшити переходи до колектора та крайові зони:
- «Равлик» (спіраль): подача чергується зі звороткою, тому тепло розподіляється рівномірніше. Труба утворює плавні вигини приблизно під кутом 90 градусів і має менший гідравлічний опір;
- «Змійка» (одинарна або подвійна): схему легше монтувати в невеликих або вузьких приміщеннях. Через поступове охолодження теплоносія між початком і кінцем кімнати може з’явитися помітний перепад температури;
- комбінована схема: у крайових зонах біля зовнішніх стін і вікон застосовують ущільнений крок 10 см, а в центрі кімнати — стандартні 15–20 см. Це компенсує підвищені тепловтрати по периметру.
Для кімнат складної форми спочатку розмічають крайову зону, а потім заповнюють центральну частину. Так простіше уникнути надто вузьких проміжків і зайвих перетинів. Підведення до колектора прокладають у захисній гофрі або теплоізоляції, якщо воно проходить через холодну ділянку.
Гідравлічні обмеження та розбивка на окремі контури
Станом на 2026 рік базові обмеження довжини контурів залишаються стандартним орієнтиром для розрахунку водяної теплої підлоги. Для труби діаметром 16 мм максимальна довжина однієї петлі становить приблизно 80–100 м, але для стабільної роботи краще планувати до 80 м. Для труби діаметром 20 мм допустимий орієнтир становить 100–120 м.
Перевищення довжини збільшує опір руху води. Теплоносій охолоджується раніше, ніж доходить до кінця петлі, а насос може не проштовхнути потрібний об’єм через довгу трубу. У результаті початок контуру буде гарячішим за його дальню частину.
Кількість контурів визначають діленням загальної розрахункової довжини на допустимий метраж однієї петлі. Потім результат округлюють у більший бік і намагаються зробити петлі близькими за довжиною. Це полегшує їхнє налаштування на колекторі.
Приклад: кімната площею 20 м² укладається з кроком 15 см. Базова витрата становить 20 × 6,7 = 134 м труби. Після додавання підведення до колектора та запасу загальна потреба стане ще більшою, тому одну петлю робити не можна.
Таку площу потрібно розділити на два окремі контури. З урахуванням підведення кожен матиме приблизно 75–80 м, що відповідає рекомендованому обмеженню для труби діаметром 16 мм. Межу між петлями зручно проводити так, щоб обидві частини кімнати мали близьку площу й однаковий крок укладання.
